一、產品介紹

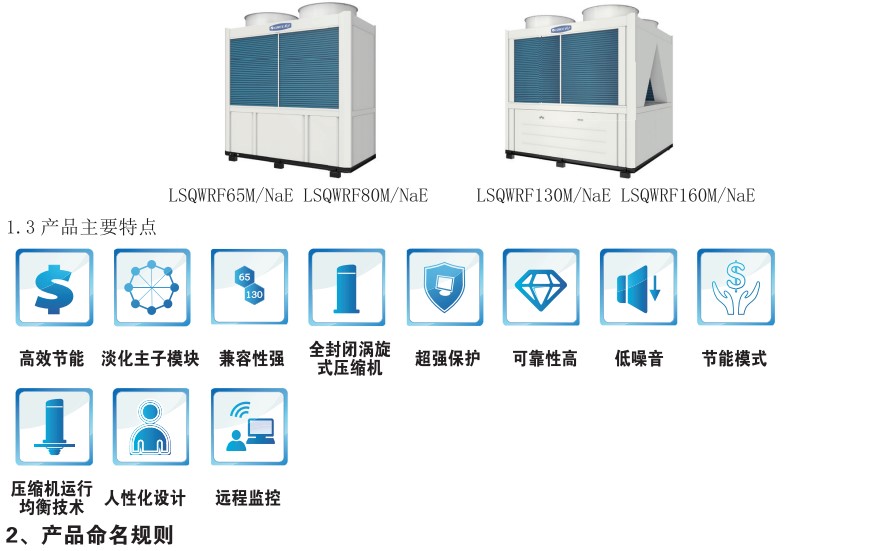

1、產品特點
模塊式風冷冷（熱）水機組廣泛應用于新建和改建的大小工業與民用建筑空調工程，如賓館、公寓、酒店 、餐廳、辦公大樓、購物商場、影劇院、體育館、廠房等及醫院等。對噪音和周圍環境有較高要求，不便安裝冷卻塔的工程，模塊式風冷冷（熱）水機組更是您理想的選擇。

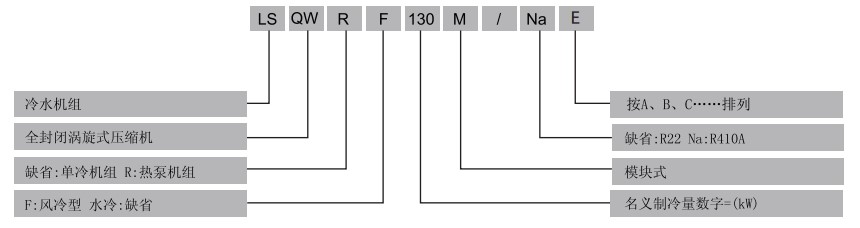

E系列模塊式風冷冷（熱）水機組可組合多個單元模塊，各單元模塊的結構形式，性能可以相同，也可以不同， 每個單元模塊的名義制冷量不同，有65KW、80KW、130KW、160KW可選。65KW、80KW、130KW單元模塊有兩個完全獨立的制冷系統，160KW有兩個單元模塊共四個完全獨立的制冷系統。通過組合1~16個相同或不同的單元模塊，機組形成制冷量在65~2080KW范圍的系列產品。
| 型號 | LSQWRF65M/NaE | LSQWRF80M/NaE | LSQWRF130M/NaE | LSQWRF160M/NaE |
| 制冷量 | 65 | 80 | 130 | 160 |
| 制熱量 | 70 | 85 | 140 | 170 |
| 制冷功率 | 19.3 | 23.8 | 38.7 | 47.6 |
| 制熱功率 | 20 | 25 | 40 | 50 |
| 噪音 | 63 | 68 | 69 | 70 |
注：
1、本機組執行標準：GB/T18430.1-2007.
2、名義制冷測試工況：出水溫度7℃，流量為0.172m3/（h.kw），室外干球溫度35℃。
名義制熱測試工況：出水溫度45℃，流量為0.172m3/（h.kw），室外干球溫度7℃，濕球溫度6℃。
3、具體機組參數請以名牌為準。
4、外形尺寸高度包括運輸橡膠減震墊，運輸橡膠減震墊高度70mm.
5、直接啟動的壓縮機啟動電流＜8倍額定電流。
三、產品安裝
1、產品安裝注意事項
1.1機組安裝基礎
◆安裝基礎應有專業設計人員根據現場情況進行設計。
◆機組的安裝基礎必須是水泥或鋼制結構，應能承受機器的運行重量，且該面必須水平。
◆機組安裝處應盡量免受火、易燃物、腐蝕性氣體或廢棄影響。
1.2安裝位置與環境
為確保機組的正常運行和防止故障，安裝工作必須由具備一定制冷空調知識并有相當經驗的技師承擔，安裝前應仔細閱讀安裝說明書。
◆應位于室外有充足新風的地方，并考慮地基的承重。
◆保證機組有足夠的空間，以利于進風和設備維護。
◆機組上方不能有遮擋物。
◆機組地面應留有排水地溝。
1.3機組管路安裝
水系統管路鏈接時需要注意以下幾點：
◆注意殼管換熱器的進出水管標志，避免接管錯誤。
◆機組中冷水進出水管接頭應安裝柔性的接頭以減少震動。
◆在冷凍進出水口處應安裝溫度計，壓力表及閘閥。
◆在水循環系統的高點或具體突出處安裝手動或自動放汽閥。
◆管路系統試壓完畢后，應在進出水管上敷設保溫層以減少熱損失，同時可以有效避免淋露現象。
◆水系統中不可避免有一定雜質等臟東西，這些雜質會造成殼管換熱器臟堵。
◆在水路清洗時，須先將機組進行旁通，以免沖洗后的污水進入機組系統內。
◆在冬天環境溫度很低的情況下，夜間停機時期會使殼管蒸發器和管道內的水結冰而損壞設備和管道。為防止凍結，在機組停機時禁止切斷電源，否則將無法運行機組的防凍保護功能。安全的方法是將水完全從管道內放掉并切斷電源，也可以在水系統內添加乙醇混合物來防凍。
◆因乙二醇等防凍液對鍍鋅鋼管有腐蝕性，因此，要添加防凍液的空調冷凍水管道系統，不得使用鍍鋅鋼管，應采用無縫管或焊管。
注意：絕不可使用鹽類混合物，以免腐蝕機組，損壞設備。
1.4電氣安裝
◆所有電氣安裝務必由專業人士按當地法律、規章和相應的安裝使用說明書進行。
◆機組必須可靠接地，符合GB50169相關要求。
◆電源一定要使用規定的額定電壓及中央空調機組專用電源。
◆電源線應有可靠固定，以免接線端受力。請不要用力拉動電源線。
◆電源線徑應足夠大，電源線和連接線損壞必須用專用的電纜線來更換。
◆接地應可靠，應接在建筑物的專用接地裝置上，一定要請專業人員安裝。
◆必須安裝可切斷整個系統電源的空氣開關和漏電開關。
◆空氣開關應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都得到保護。
◆現場接線時請以機身所貼線路圖為準。
1.5機組防震及防噪聲
◆應采用橡膠減震墊，橡膠軟接頭等，以減低機組的噪音，減弱震動。
◆機組安裝位置應避免選在窗下和建筑物之間，以防噪聲污染，必要時采用隔音措施。
1.6水質要求與清洗
在水系統管路多次沖刷排污后，確認水質潔凈度符合要求。系統再次注水排空后開啟水泵。確認水流量，出口壓力符合要求。
當冷凍水使用工業用水時很少會產生水垢，但使用井水或河水會產生較多的水垢和沙子等沉淀物，水垢和沙子在蒸發器中會減少水流量，導致凍結事故。因此，這些水在流入冷凍水系統前要經過過濾，并用軟化水設備進行軟化。使用前應先分析水的PH值，導電率，氯離子濃度，硫離子濃度等。

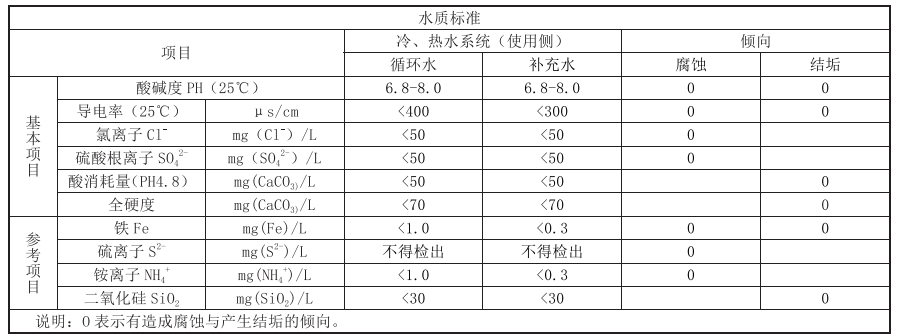

以下是機組要求的水質標準：
即使水質得到嚴格的控制，機組長期運行后，殼管換熱器傳熱表面仍然可能會沉積氧化鈣或其他礦物質，當這些礦物質在傳熱表面結垢較多時，會影響傳熱性能。可采用甲酸、檸檬酸、醋酸等有機酸清洗。
因此，必須定時清洗水路系統，新并且6~12月清洗一次。清洗時可采用草酸、醋酸、甲酸等有機酸清洗，但不能用含氯強酸來清洗，這樣可能會造成換熱器內銅管腐蝕，進而導致水和冷媒串通，清洗時可參照如下方法進行：
◆準備工具及物料說明
環保安全清洗除垢劑苦干包，或同類水系統清洗藥水。
◆操作方法：
第一步：按系統水容積和結垢量估算除垢劑用量（一般購買除垢劑的使用中已注明）
第二步：將環保安全清洗劑或同類水系統藥水放入補水水箱，隨補水系統灌進冷卻水系統
第三步：隔10分鐘后點動水泵（只開水泵），讓除垢劑加快擴散和溶解水中
第四步：完成以上操作后，按以下步驟操作：
1.水泵連接運行1~2小時（期間可正常使用設備，不會造成停機）
2.運行1~2小時后，置換清洗液，以金屬防銹劑進行防銹處理。將殼管內和系統內水全部放完，查看放水水質，如果水質渾濁，即說明清洗效果比較理想。
3.打開機組殼管進出水口，檢查管路中結垢是否已經清除，如果殼管內部管壁上還附有水垢，請重新單獨清洗殼管（需要專業人員進行清洗），清洗后的殼管重新用清水清洗，如果殼管底部還有泥沙、水垢等雜質，則將清洗后的水從接水管側倒入殼管，清洗，并把清洗后的雜質和水通過殼管排污口排出。
4.恢復水系統，放完后加滿清水，然后再運行1~2小時。
5.停機排去廢液如系統不能停機，可邊補清水邊排污，將系統廢液全部置換干凈（至排污水清澈透明、PH達7時為置換干凈）
6.重復4~5次上述步驟
7.步驟6完成后將水系統中的過濾器拆下清洗（或更換）
8.查看殼管進、 出口溫差是否有明顯改善
◆注意事項
環保安全清洗除垢劑為無毒物料，但注意倒放時，水不能濺到眼睛中。
手有傷口者不能操作以上步驟
清洗前后要查看機組運行情況，總結清洗效果，需要記錄清洗前后的機組參數。
