一、產品族譜圖（請參照下一頁）
二、產品概述
格力 GWV 暢睿家用中央空調機組 (R410A) 使用直流變頻調節壓縮機技術，采用 CAN 網絡通訊技術，通訊響應速度更快、抗干擾能力更強，且擁有自動尋址功能，實現機組的無極性自由配線。整機的制冷量范圍覆蓋 8 ～ 32kW，運行環境溫度范圍 10 ～ 52℃、出水溫度范圍 5 ～ 25℃，制熱量范圍10 ～ 37kW，運行環境溫度范圍 -20 ～ 35℃、出水溫度范圍 25 ～ 55℃，可滿足散熱器、風機盤管、地板輻射等多種末端需求。機組系統及控制相對于傳統熱泵進行全方位革新、匠心設計，具有低溫強熱、節能、穩定可靠等特點，并搭載智能化霜、一鍵外出、地板調試、自動防凍、備份熱源控制等智能化、人性化控制功能。產品適用于獨立公寓、復式樓、別墅、單元寫字樓、餐廳、商店、娛樂場所。

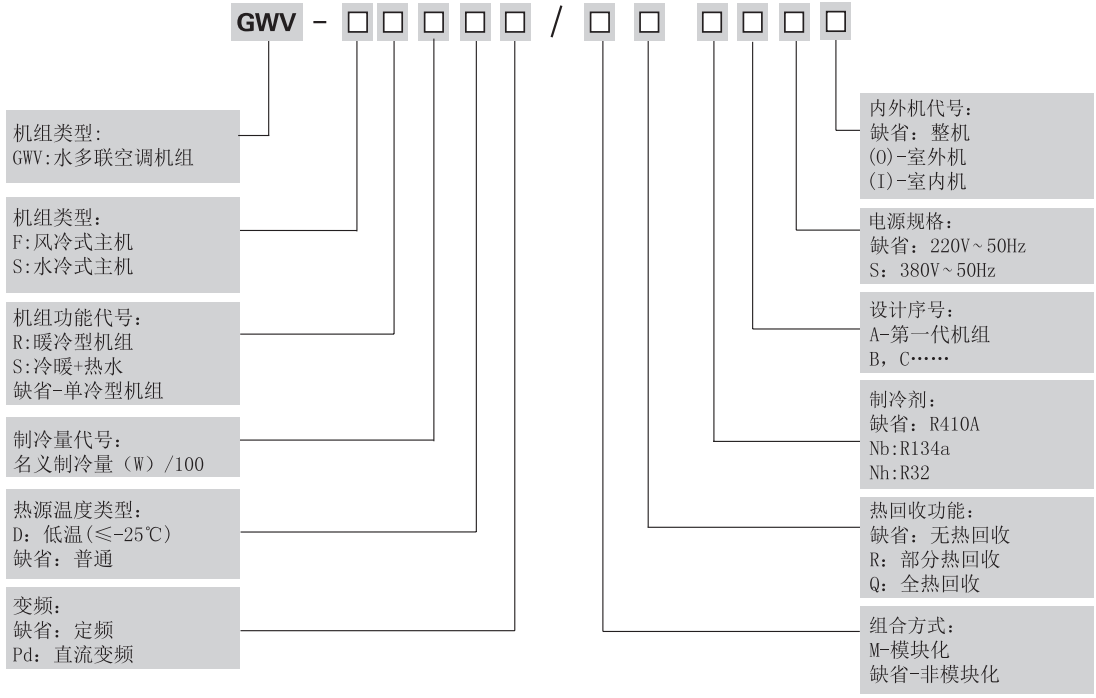

三、產品命名規則

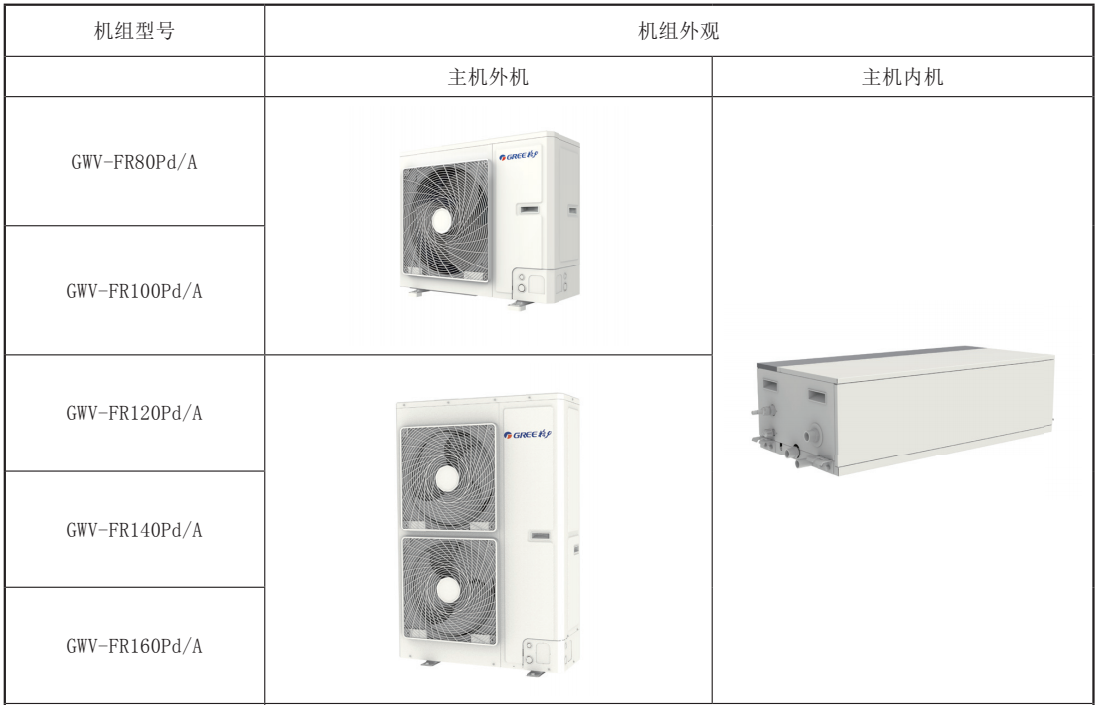

GWV 暢睿家庭中央空調族譜圖
第二章 GWV 暢睿家庭中央空調主機
一、產品介紹
◆ 產品定義
格力 GWV 暢睿家用中央空調機組 (R410A) 使用直流變頻調節壓縮機技術，采用 CAN 網絡通訊技術，通訊響應速度更快、抗干擾能力更強，且擁有自動尋址功能，實現機組的無極性自由配線。整機的制冷量范圍覆蓋 8 ～ 15kW，運行環境溫度范圍 10 ～ 52℃、出水溫度范圍 5 ～ 25℃，制熱量范圍10 ～ 18kW，運行環境溫度范圍 -20 ～ 35℃、出水溫度范圍 25 ～ 55℃，可滿足散熱器、風機盤管、地板輻射等多種末端需求。機組系統及控制相對于傳統熱泵進行全方位革新、匠心設計，具有低溫強熱、節能、穩定可靠等特點，并搭載智能化霜、一鍵外出、地板調試、自動防凍、備份熱源控制等智能化、人性化控制功能。產品適用于獨立公寓、復式樓、別墅、單元寫字樓、餐廳、商店、娛樂場所。

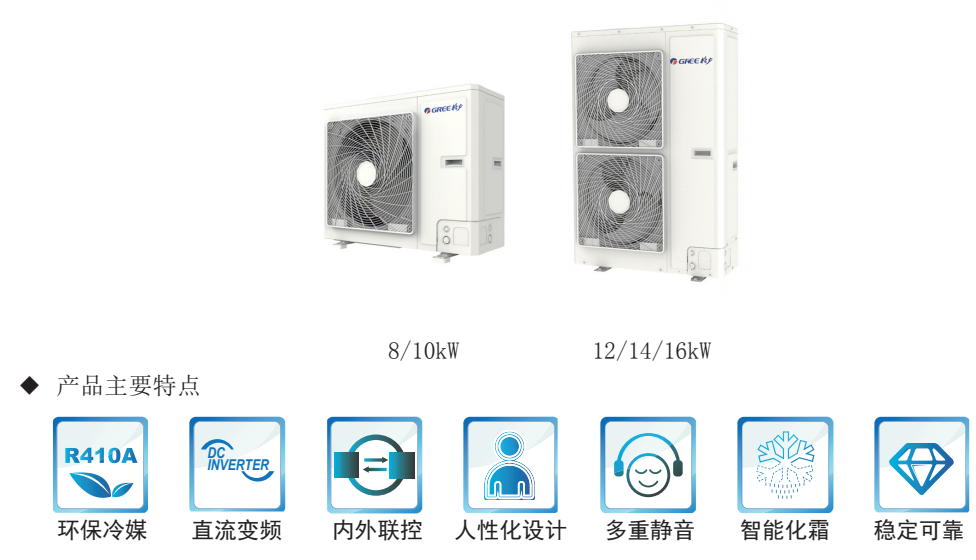

◆ 產品外觀圖
二、產品性能與規格

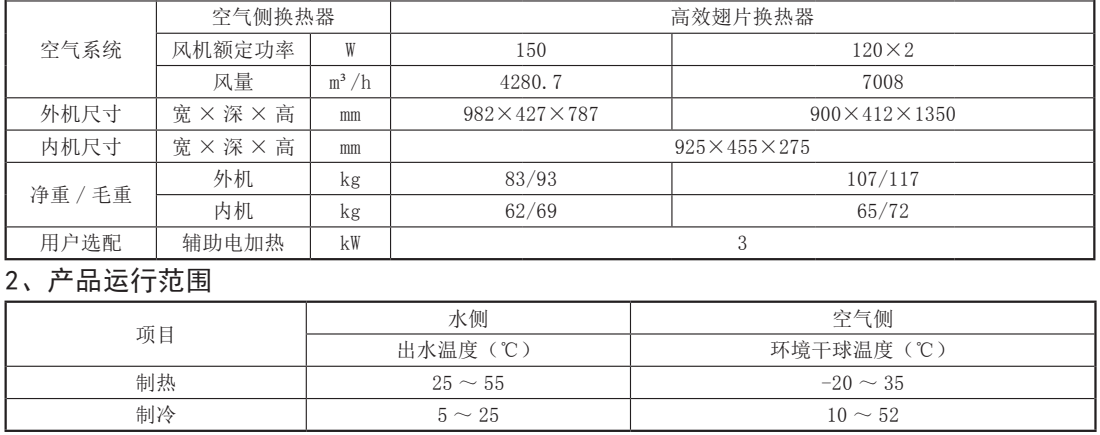

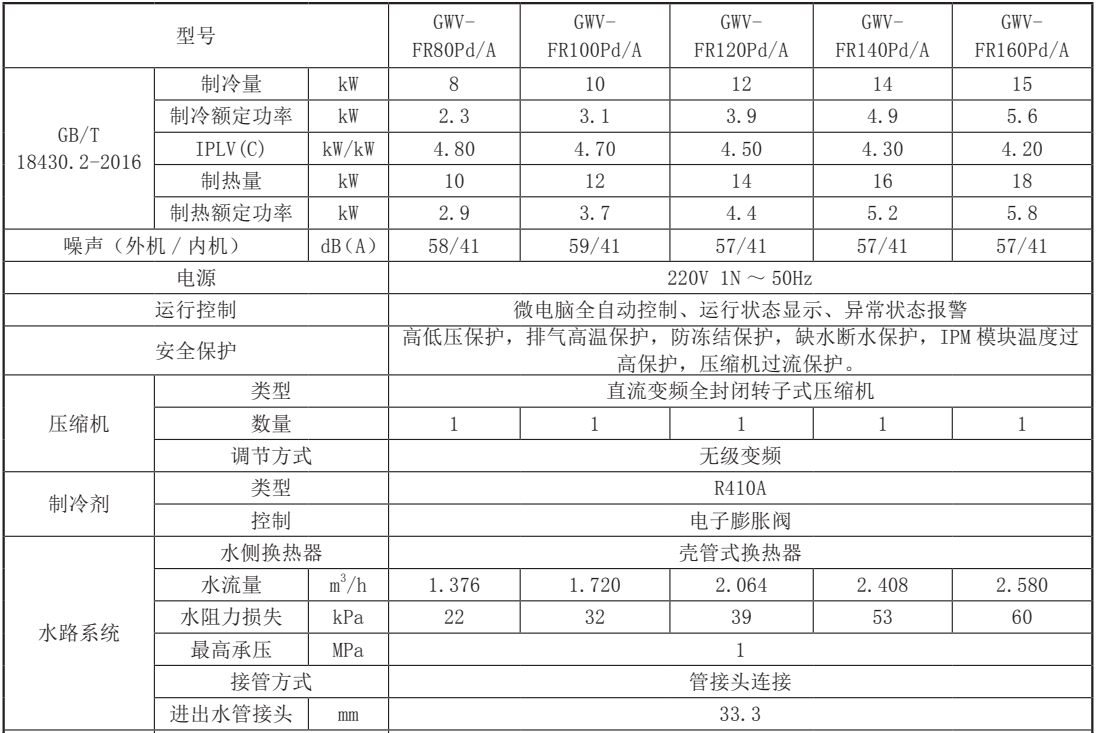

1、產品性能參數
三、產品安裝
1、產品安裝注意事項
1.1 警告注意事項
◆ 請格力經銷商或專業人員進行安裝。不要自行安裝。安裝不當機器將不能正常運行，可能導致漏水、觸電或火災。
◆ 空調機組應安裝在可承受其重量的基座上。承受力不夠可能導致機器跌落，造成人員傷害。
◆ 所有電氣安裝務必由專業人員按照當地法律、規章、機組隨機說明書和本安裝手冊進行，并使用專用電源線路。電源線路容量不足或線路安裝不當可能導致觸電或火災。
◆ 所有線路都必須是安全的，使用指定的電線，安裝牢靠，確保外力不會影響端子板和電線，接觸不良或安裝不牢可能導致火災。
◆ 在連接室內、室外機組的連接電線和電源時，電線應鋪設妥當，使電氣部件盒蓋能固定牢靠。若電氣部件盒蓋不到位，可能導致端子板過熱、觸電或火災。
◆ 觸摸電氣部件等零件之前，先關掉電源。
1.2 小心注意事項
◆ 空調機組要接地。不要把接地線接到煤氣管、水管、避雷針接地線或電話接地線上。
◆ 務必安裝漏電斷路器。不安裝漏電斷路器可能造成觸電。
◆ 按照隨機說明書和本安裝手冊的要求安裝排水管，以確保排水管通暢，并對管路進行隔熱以防凝露，排水管安裝不當可能造成漏水，并使室內墻壁和家具受潮。
◆ 勿把空調機組安裝在有油霧或油氣之處，如廚房。否則塑料零件會老化、脫落或蒸發器受污造成漏水及換熱性能下降。
◆ 勿把空調機組安裝在產生腐蝕氣體（如二氧化硫）之處。銅管或焊接件受腐蝕后可能造成制冷劑泄漏。
◆ 勿把空調機組安裝在可能泄漏可燃氣體之處，有碳纖維或空氣中有可燃粉塵之處，有揮發性可燃物（如稀釋料或汽油）之處。上述氣體可能造成火災。
1.3 安全注意事項
◆ 進入施工現場，要
◆ 安裝立管，必須將洞口周圍清理干凈，嚴禁向下拋擲物料。作業完畢必須將洞口蓋牢。使用電、氣焊時，應申請動火證，要配滅火器，并要設專人看火。焊接地點周圍不得有易燃易爆物品。正確穿戴安全防護用品。
◆ 施工現場嚴禁吸煙，不得酒后作業。
◆ 操作機電設備，嚴禁戴手套，袖口扎緊。機械運轉中不得進行維修保養。
◆ 使用砂輪鋸，壓力均勻，人站在砂輪片旋轉方向側面。
◆ 登高作業時，要搭設作業平臺并作好安全防護措施。
1.4 施工中執行的規程、規范、標準、圖集
◆ 高層民用建筑設計防火規范 GB 50045-95
◆ 建筑設計防火規范 GB 50016-2006
◆ 民用建筑電氣設計規范 JGJ16-2008
◆ 通風管路施工技術規程 JGJ141-2004
◆ 建筑工程施工質量驗收統一標準 GB 50300-2001
◆ 通風與空調工程施工質量驗收規范 GB 50243-2002
◆ 建筑給水排水及采暖工程施工質量驗收規范 GB 50242-2002
◆ 制冷設備、空氣分離設備安裝施工及驗收規范 GB 50274-2005

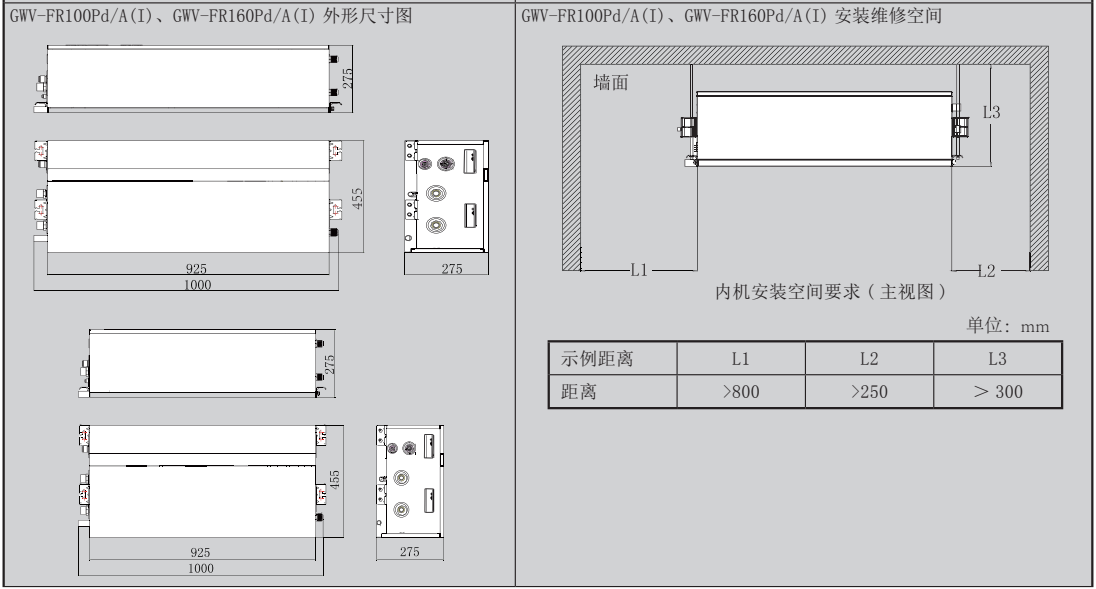

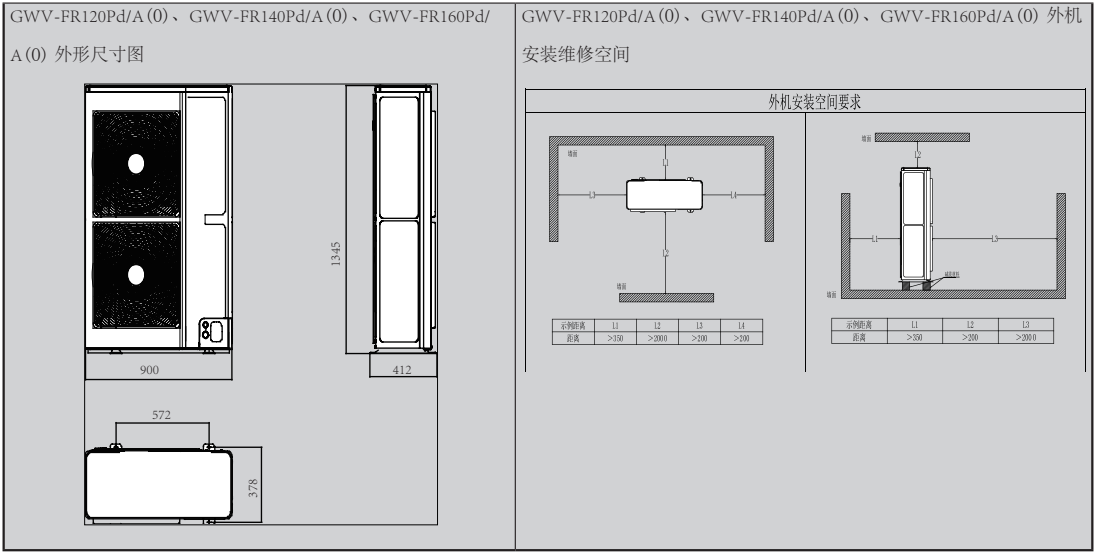

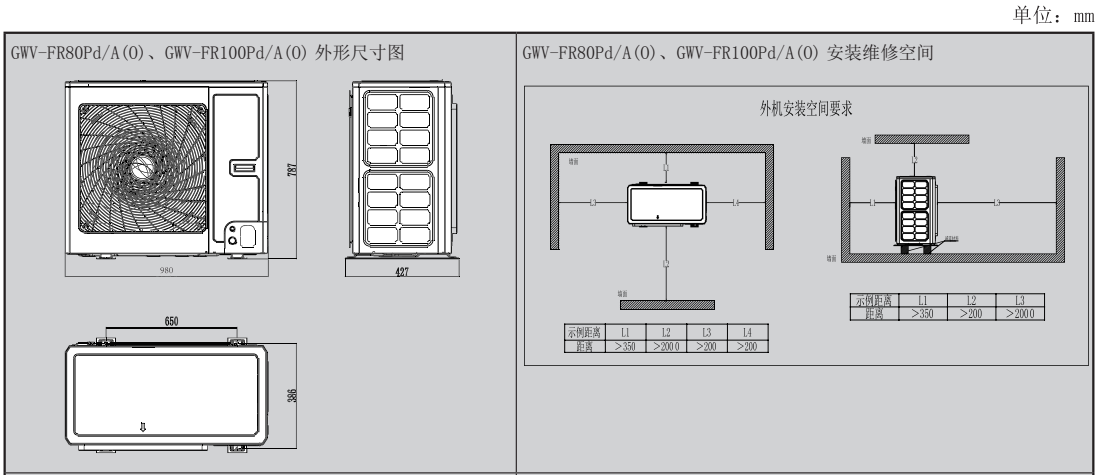

2、產品外形尺寸及安裝維修空間
第三章 GWV 暢睿別墅型家庭中央空調主機
一、產品介紹
◆ 產品定義
格力中央空調GWV 暢睿家用中央空調機組 (R410A) 使用直流變頻調節壓縮機技術，采用 CAN 網絡通訊技術，通訊響應速度更快、抗干擾能力更強，且擁有自動尋址功能，實現機組的無極性自由配線。整機的制冷量范圍覆蓋 20 ～ 32kW，運行環境溫度范圍 10 ～ 52℃、出水溫度范圍 5 ～ 25℃，制熱量范圍25 ～ 37kW，運行環境溫度范圍 -20 ～ 35℃、出水溫度范圍 25 ～ 55℃，可滿足散熱器、風機盤管、地
板輻射等多種末端需求。機組系統及控制相對于傳統熱泵進行全方位革新、匠心設計，具有低溫強熱、節能、穩定可靠等特點，并搭載智能化霜、一鍵外出、地板調試、自動防凍、備份熱源控制等智能化、人性化控制功能。產品適用于獨立公寓、復式樓、別墅、單元寫字樓、餐廳、商店、娛樂場所。

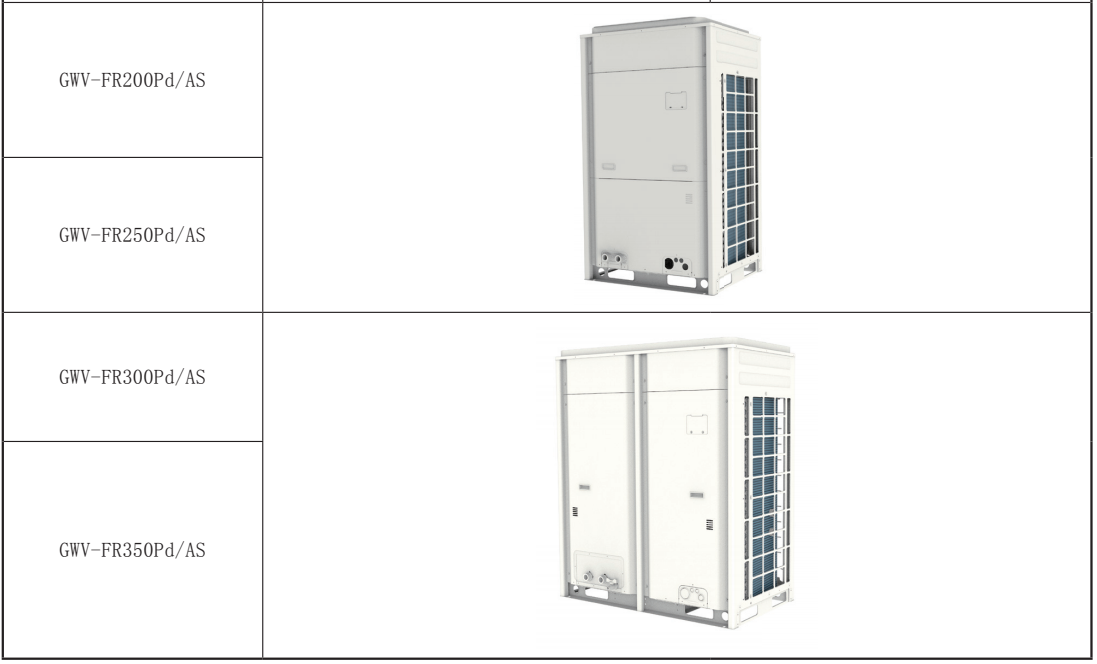

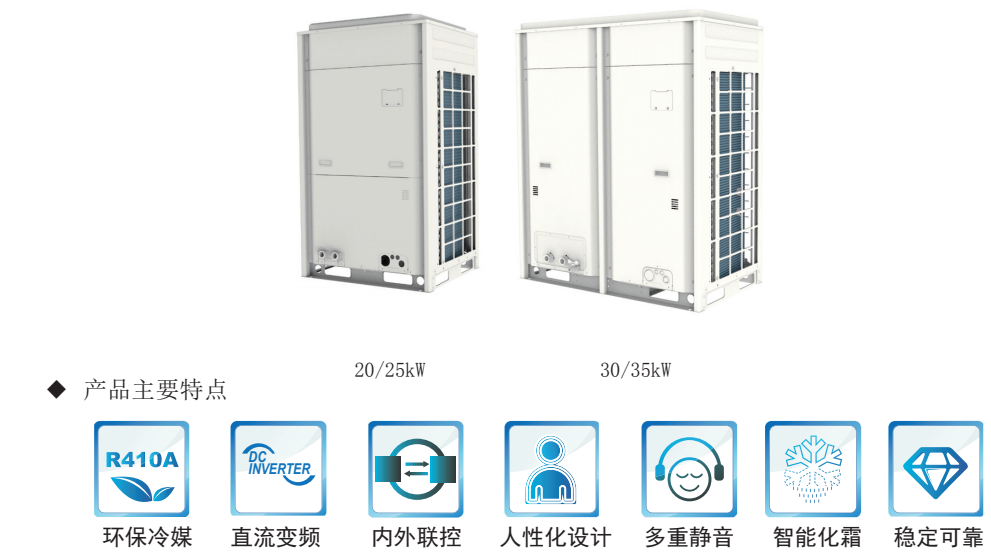

◆ 產品外觀圖
二、產品性能與規格

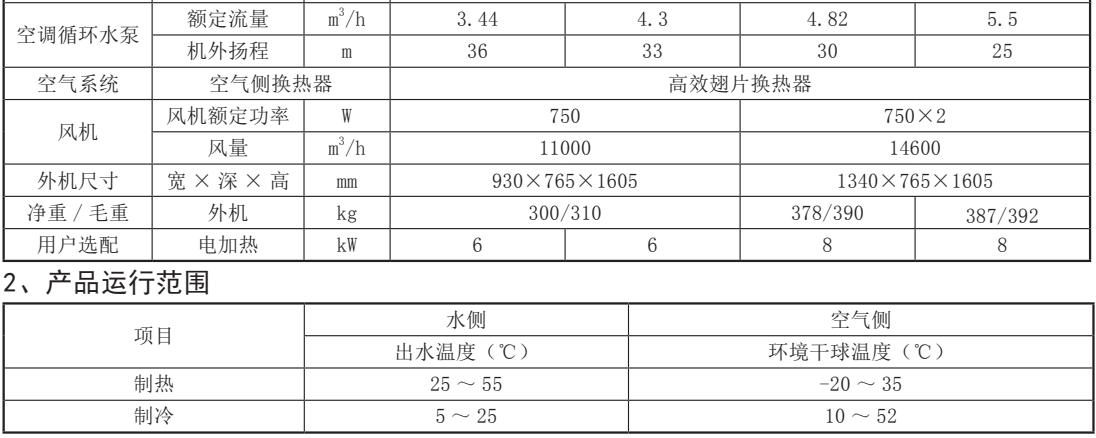

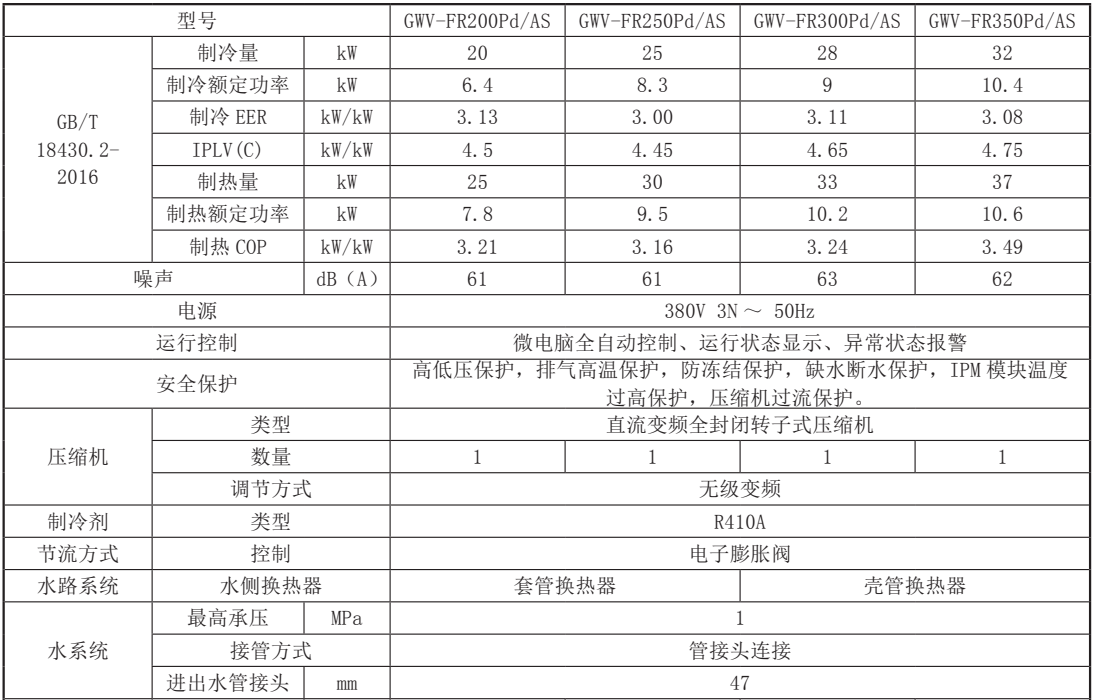

1、產品性能參數
三、產品安裝
1、產品安裝注意事項
1.1 警告注意事項
◆ 請格力經銷商或專業人員進行安裝。不要自行安裝。安裝不當機器將不能正常運行，可能導致漏水、觸電或火災。
◆ 空調機組應安裝在可承受其重量的基座上。承受力不夠可能導致機器跌落，造成人員傷害。
◆ 所有電氣安裝務必由專業人員按照當地法律、規章、機組隨機說明書和本安裝手冊進行，并使用專用電源線路。電源線路容量不足或線路安裝不當可能導致觸電或火災。
◆ 所有線路都必須是安全的，使用指定的電線，安裝牢靠，確保外力不會影響端子板和電線，接觸不良或安裝不牢可能導致火災。
◆ 在連接室內、室外機組的連接電線和電源時，電線應鋪設妥當，使電氣部件盒蓋能固定牢靠。若電氣部件盒蓋不到位，可能導致端子板過熱、觸電或火災。
◆ 觸摸電氣部件等零件之前，先關掉電源。
1.2 小心注意事項
◆ 空調機組要接地。不要把接地線接到煤氣管、水管、避雷針接地線或電話接地線上。
◆ 務必安裝漏電斷路器。不安裝漏電斷路器可能造成觸電。
◆ 按照隨機說明書和本安裝手冊的要求安裝排水管，以確保排水管通暢，并對管路進行隔熱以防凝露，排水管安裝不當可能造成漏水，并使室內墻壁和家具受潮。
◆ 勿把空調機組安裝在有油霧或油氣之處，如廚房。否則塑料零件會老化、脫落或蒸發器受污造成漏水及換熱性能下降。
◆ 勿把空調機組安裝在產生腐蝕氣體（如二氧化硫）之處。銅管或焊接件受腐蝕后可能造成制冷劑泄漏。
◆ 勿把空調機組安裝在可能泄漏可燃氣體之處，有碳纖維或空氣中有可燃粉塵之處，有揮發性可燃物（如稀釋料或汽油）之處。上述氣體可能造成火災。
1.3 安全注意事項
◆ 進入施工現場，要正確穿戴安全防護用品。
◆ 施工現場嚴禁吸煙，不得酒后作業。
◆ 操作機電設備，嚴禁戴手套，袖口扎緊。機械運轉中不得進行維修保養。
◆ 使用砂輪鋸，壓力均勻，人站在砂輪片旋轉方向側面。
◆ 安裝立管，必須將洞口周圍清理干凈，嚴禁向下拋擲物料。作業完畢必須將洞口蓋牢。
◆ 使用電、氣焊時，應申請動火證，要配滅火器，并要設專人看火。焊接地點周圍不得有易燃易爆物品。
◆ 登高作業時，要搭設作業平臺并作好安全防護措施。
1.4 施工中執行的規程、規范、標準、圖集
◆ 高層民用建筑設計防火規范 GB 50045-95
◆ 建筑設計防火規范 GB 50016-2006
◆ 民用建筑電氣設計規范 JGJ16-2008
◆ 通風管路施工技術規程 JGJ141-2004
◆ 建筑工程施工質量驗收統一標準 GB 50300-2001
◆ 通風與空調工程施工質量驗收規范 GB 50243-2002
◆ 建筑給水排水及采暖工程施工質量驗收規范 GB 50242-2002
◆ 制冷設備、空氣分離設備安裝施工及驗收規范 GB 50274-2005

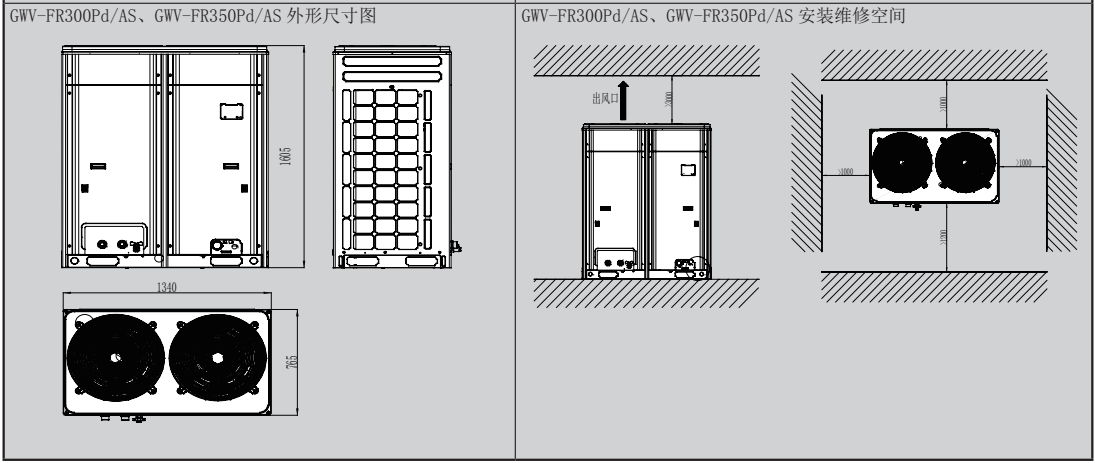

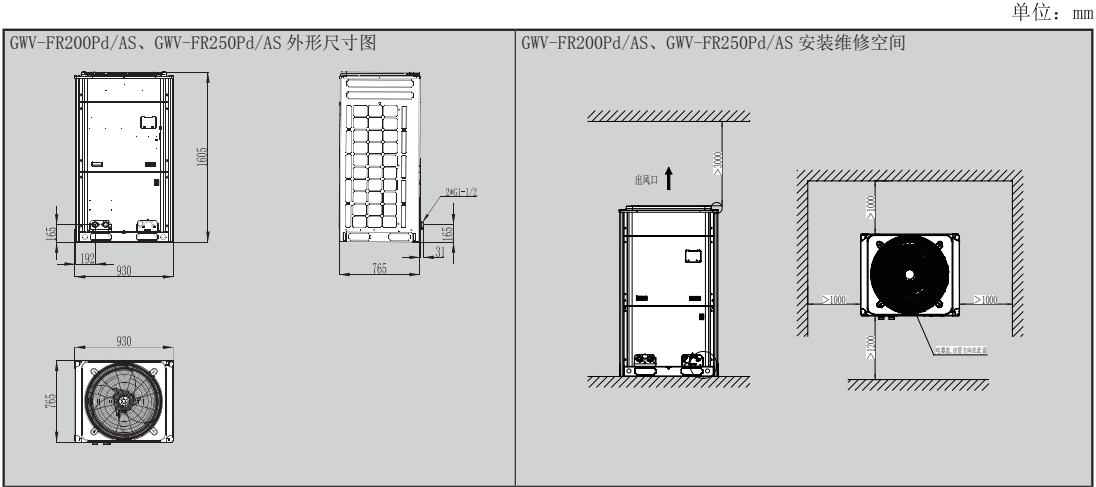

2、產品外形尺寸及安裝維修空間
