格力中央空調家用工程設計選型及安裝
一、能力修正
1、容量代碼
室內機容量代碼=室內機額定制冷量的數值（以W為單位）×0.01
室外機容量代碼=室外機額定制冷量的數值（以W為單位）×0.01
例：GMV-H120WL/A室外機額定制冷量為12000W，其容量代碼為120；
GMV-NHD22PL/A風管內機額定制冷量為2200W，其容量代碼為22。
2、室內機和室外機能力修正的方法
各室內機能力=室外機能力×室內機容量/同時運行的室內機容量
R410A室外機能力=室外機額定工況能力×室內、外界溫度條件的修正系數×配管距離、室內外機高落地修正系數
2.1同時運行的室內機部容量決定室外機額定工況能力
室內機容量代碼之和小于等于室外機容量代碼時，室外機額定工況能力等于室內機容量代碼之和。
室內機容量之和大于室外機容量代碼時，室外機額定工況能力等于其額定制冷量。

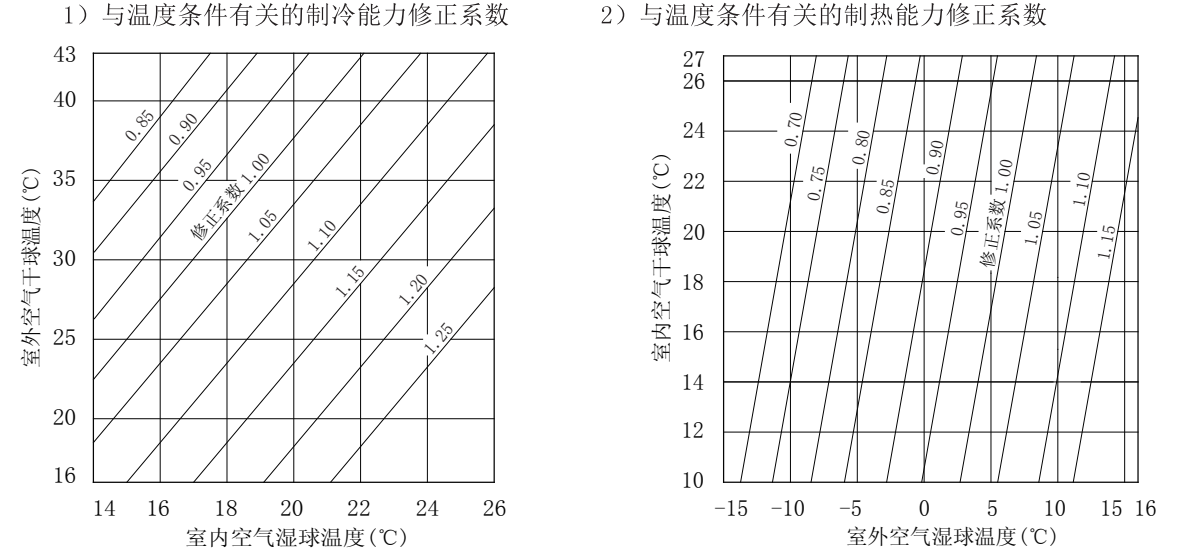

2.2室內、外界溫度條件修正系數

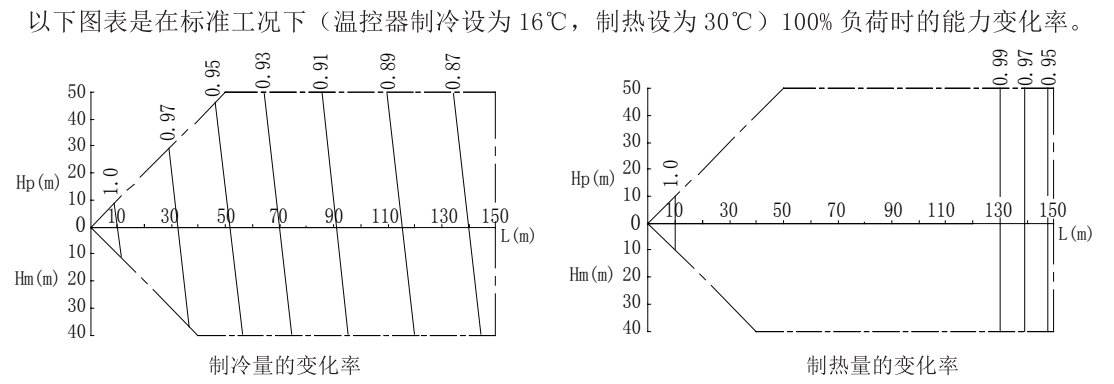

2.3配管距離、室內外機高低差修正系數
符號說明：
HP：室內機在室外機下方時，機組之間的高低差;
HM：室內機在室外機上方時，機組之間的高低差;
L：?jiǎn)纬痰刃涔荛L(zhǎng)度，即相當配管長度。
3、制熱時結霜將導致制熱性能下降
在制熱運行時，當室外熱交換器有積雪或室外溫度降到6℃以下時，可能會出現結霜現象，這將導致整機制熱性能下降。
二、室外機組容量搭配范圍

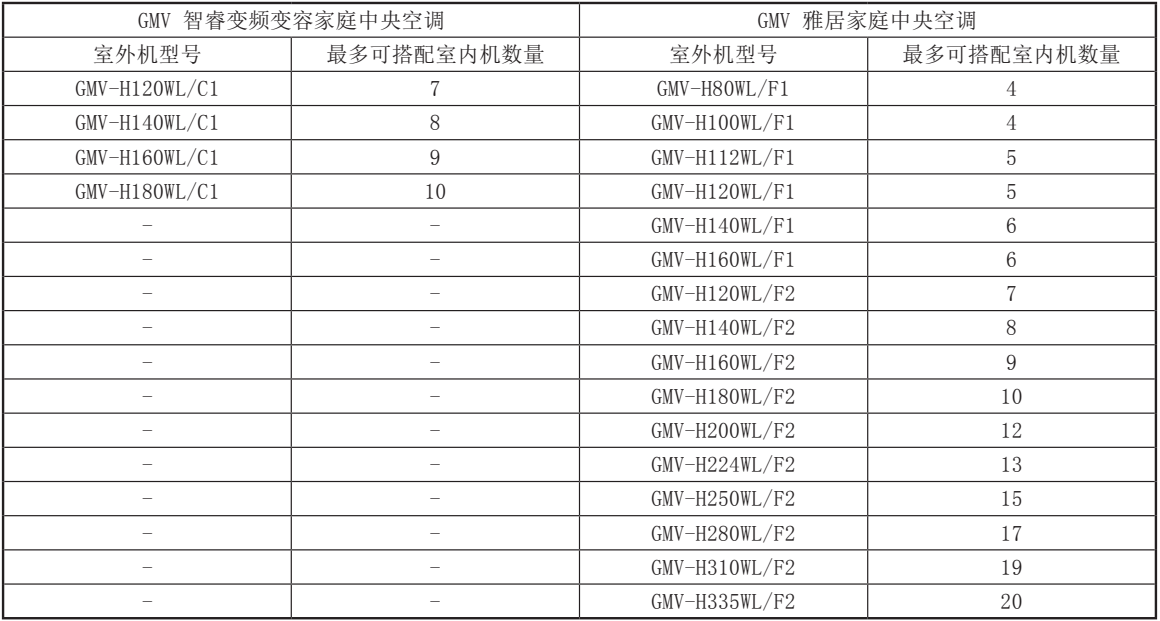

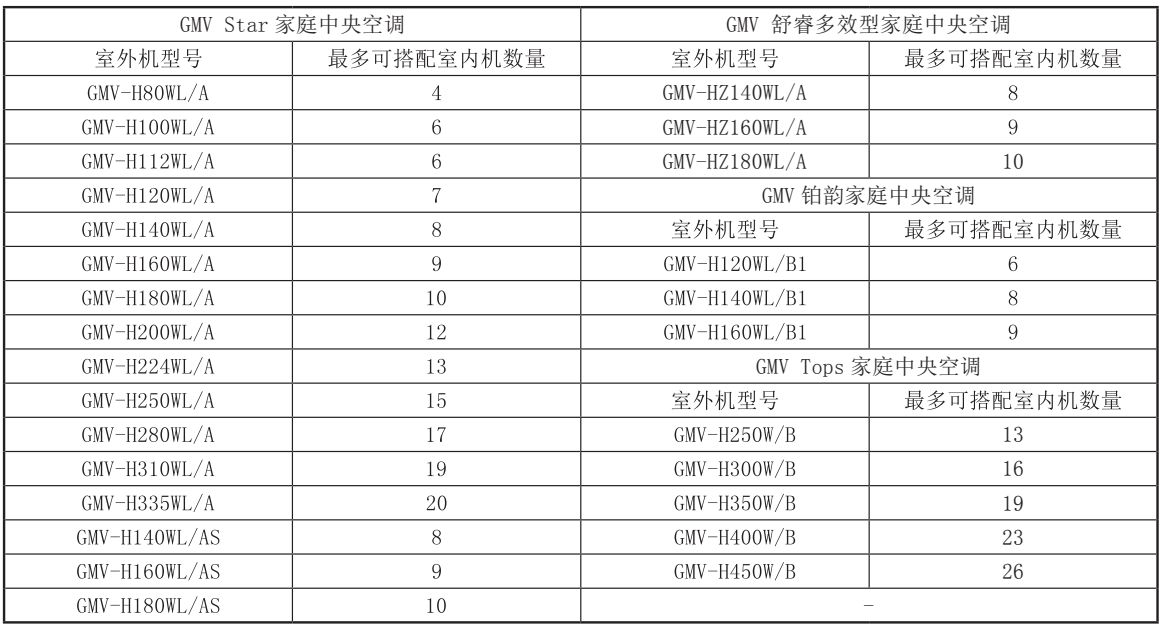

注：實際工程中室外機搭配的室機容量之和必須在室外機容量的50%~135%之間 室外機可搭配室內機數量范圍如下表：
三、機組選型舉例
GMV家用中央空調選型舉例（制冷、制熱選型步驟相同）。
1、基礎條件
1.1溫度條件
外界溫度：35℃；室內濕球溫度：21℃WB。
1.2制冷負荷
1.3管道相當長度：100m
1.4室內、外機高度差：25m（室外機在下面）
2、選擇室內機
由于管道距離較長以及室內機有一定高度差，可以考慮選擇額定制冷量較大于房間負荷的室內機

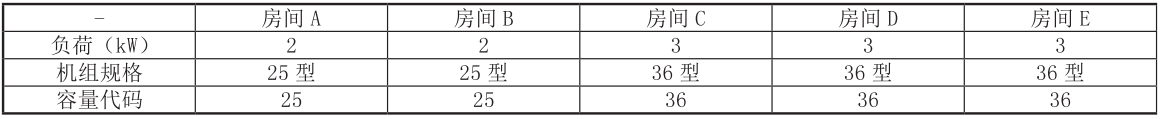

選擇結果如下：
3、選擇室外機
室內機容量代碼之和應在被選擇的室外機容量代碼的50%~135%之間。在用戶使用時，同時運行的室內機總?cè)萘坎坏么笥谑彝鈾C(jī)容量。否則可能會導致各室內機制冷（制熱）量不足，因此推薦選擇容量代碼大等于或稍大于室內機容量代碼之和的室外機。
室內機的容量代碼之和為25×2+36×3=158，選擇容量代碼為160，額定制冷量為16kw的室外機組。
室內外機容量代碼之比為158/160×100%=98.75%，這個數值在50%~135%之間，符合選型標準。
4、室外機能力修正
1、假設室內機和室外機組合情況如下：
室外機：GMV-H160WL/A;
室內機：GMV-NHD25PL/A×2，GMV-NHD36PL/A×3；
室內機容量代碼之和小于等于室外機容量代碼時，室內機容量代碼之和等于室外機額定工況能力，得室外機額定工況能力為16.0kw。
2、查閱與溫度條件有關的制冷能力修正系數圖，在外界溫度35℃DB，室內溫度21℃WB的溫度條件下，制冷能力修正系數為1.06，則室外機根據溫度條件的能力修正為16.0×1.06=16.96kw。
3、再查閱配管相當長度為100m和室內外機高低差為25m（室外機在下面）的修正系數為0.86，則室外機根據配管相當長度和室內外機高低差的能力修正為16.96×0.86=14.59kw。
5、室內機能力修正
各室內機能力=室外機能力×室內機容量/×同時運行的室內機容量
GMV-NHD25PL/A：14.59×25/160=2.28kw
GMV-NHD36PL/A:14.59×36/160=3.28kw
6、根據修正后的能力值校核制冷負荷，如果滿足要求，說明選型合適，否則要更改選型的機組型號。
